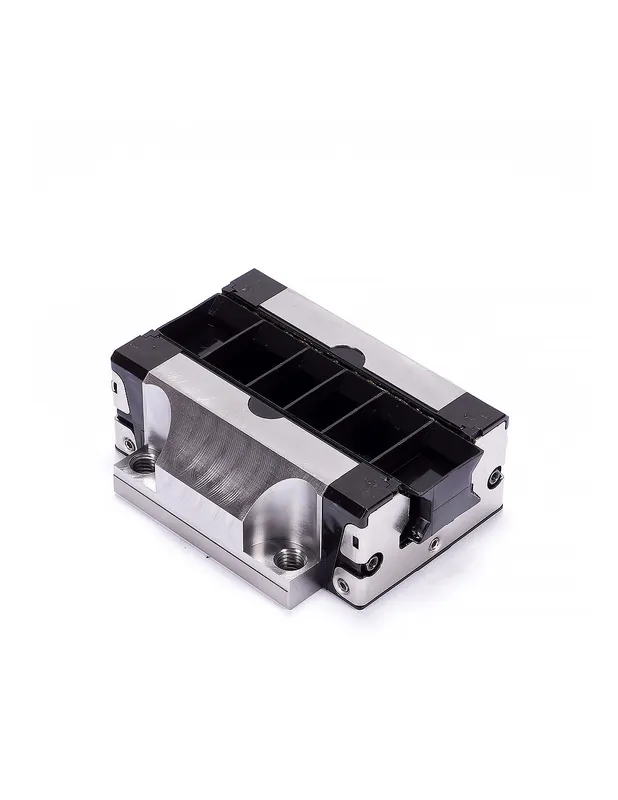

Bosch Rexrothwózek kulkowy prowadnicy liniowej KWD-020-SLS (seria CS, rozmiar 20)
Opis produktu
Smukły, wydłużony wózek kulkowy Bosch Rexroth serii CS w wersji SLS (standardowa wysokość) do prowadnic profilowych 20 mm. Zapewnia płynny ruch, wysoką sztywność i nośność przy kompaktowych gabarytach. Numer katalogowy: R165141420; typ: KWD-020-SLS-.
Wymiary (rozmiar 20, SLSwydłużony)
-
Szerokość wózka (A): 44,0 mm
-
Długość całkowita (B): ok. 9495 mm
-
Wysokość na szynie (H): 30,0 mm
-
Wysokość do płaszczyzny montażowej (H1): 25,35 mm
-
Wysokość korpusu (H2): ~20,55 mm
-
Rozstawy otworów gwintowanych na górze: E1 = 32 mm, E2 = 36 mm
-
Gwinty montażowe (góra): M5, zalecana głębokość wkrętu ~6 mm
Kompatybilność
-
Prowadnica profilowa 20 mm: serie R1605 / R1607
Nośności i momenty (DIN ISO 14728-1; przebieg odniesienia 100 000 m)
-
Nośność dynamiczna C: ~18,8 kN
-
Nośność statyczna C: ~24,4 kN
-
Dopuszczalne momenty:
-
Wokół osi poprzecznej Mt: ~240 Nm (dyn.) / ~310 Nm (stat.)
-
Wokół osi wzdłużnej ML: ~130 Nm (dyn.) / ~165 Nm (stat.)
-
Smarowanie i uszczelnienia
-
Przyłącza smarowania z każdej strony: króciec M3×5 (DIN 3405) lub otwór z O-ringiem Ø 5×1 mm
-
Uszczelnienia czołowe: pakiet standardowy -1
Klasy wykonania
-
Wstępne napięcie (preload): Nbrak wstępnego docisku
-
Dokładność: Nnormalna
Zastosowania
Automatyka przemysłowa, maszyny CNC, systemy pozycjonowania i transportu, gdzie wymagane są kompaktowe wymiary, stabilność prowadzenia i długa żywotność.
