Opis
2 przekaźniki; na 1 zestyk przełączny
8 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC |
24 V |
| Napięcie wejściowe AC min. |
19,2 V |
| Napięcie wejściowe AC maks. |
30 V |
| Napięcie wejściowe DC |
24 V |
| Napięcie wejściowe DC min. |
19,2 V |
| Napięcie wejściowe DC maks. |
30 V |
| Prąd wejściowe |
10 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) |
3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) |
1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Additional condition switching frequency |
with load |
| Częstotliwość łączeniowa maks. |
0,1 Hz |
| Moc łączeniowa AC maks. |
1250 VA |
| Moc łączeniowa DC maks. |
240 W |
| Napięcie łączeniowe AC maks. |
250 V |
| Napięcie łączeniowe DC maks. |
250 V |
| Prąd łączeniowy DC |
100 mA |
| Prąd łączeniowy maks. |
8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) |
8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu |
czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia |
zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy |
4 kV |
| Elektryczny cykl życia |
20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia |
20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. |
10 ms |
| Czas zadziałania maks. |
10 ms |
| Czas odbicia maks. |
2 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu |
geschnappt |
| Suitable for mounting type |
Szyna nośna TH35, G32, (EN 60715) |
| Wysokość |
75 mm |
| Szerokość |
22,5 mm |
| Głębokość |
102 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-20 °C |
| Temperatura robocza maks. |
50 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 |
X1 |
| Typ przyłącza 2 |
X2 |
| Typ przyłącza 3 |
X3 |
Typ przyłącza 1
| Typ połączenia |
Zaciski śrubowe SK |
| Family construction form |
zacisk |
| Gender |
female |
| Kolor uchwytu stykowego |
zielony |
| Liczba biegunów |
4 |
| PIN 1 |
A 22 |
| PIN 2 |
A 21 |
| PIN 3 |
A 12 |
| PIN 4 |
A 11 |
Typ przyłącza 2
| Typ połączenia |
Zaciski śrubowe SK |
| Family construction form |
zacisk |
| Gender |
female |
| Kolor uchwytu stykowego |
zielony |
| Liczba biegunów |
4 |
| PIN 1 |
11 |
| PIN 2 |
14 |
| PIN 3 |
12 |
Typ przyłącza 3
| Typ połączenia |
Zaciski śrubowe SK |
| Family construction form |
zacisk |
| Gender |
female |
| Kolor uchwytu stykowego |
zielony |
| Liczba biegunów |
3 |
| PIN 1 |
22 |
| PIN 2 |
21 |
| PIN 3 |
24 |

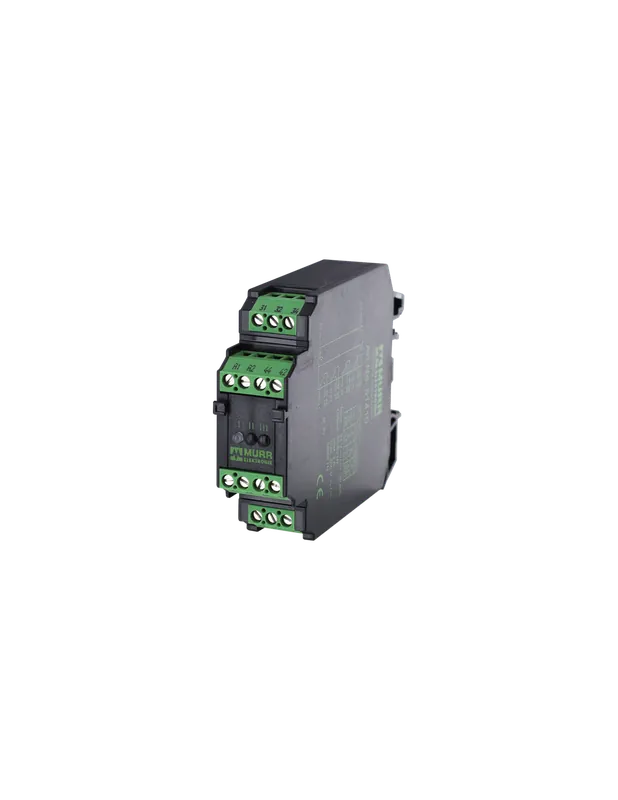

Moduł przekaźnika RM 21/24 24V AC/DCprofesjonalne rozwiązanie do automatyki i sterowania
Moduł przekaźnika RM 21/24 o kodzie produktu 51485 to wysokiej jakości urządzenie przeznaczone do zastosowań w systemach automatyki przemysłowej, instalacjach sterowniczych oraz różnorodnych aplikacjach wymagających niezawodnej separacji i przełączania sygnałów elektrycznych. Moduł ten dedykowany jest dla napięcia wejściowego 24V AC/DC, co zapewnia elastyczność montażu zarówno w układach zasilanych prądem stałym, jak i zmiennym.
Najważniejsze cechy modułu przekaźnikowego RM 21/24
- 2 niezależne przekaźniki z jednym zestykem przełącznym każdymożliwość sterowania dwoma oddzielnymi obwodami.
- Napięcie sterujące 24V AC/DC z szerokim zakresem tolerancji (19,230V) umożliwia zastosowanie w wielu systemach automatyki.
- Wysoka obciążalność stykówmaksymalny prąd łączeniowy do 8A (AC-12, 24/110/230V AC), co pozwala na bezpieczne sterowanie urządzeniami o większym poborze mocy.
- Kompaktowa obudowa (22,5 x 75 x 102 mm)oszczędność miejsca w szafach sterowniczych, prosty montaż na szynie DIN TH35 lub G32 (zgodność z EN 60715).
- Sygnalizacja pracy LEDwyraźna dioda sygnalizuje stan przekaźnika, co ułatwia diagnostykę podczas montażu i serwisowania.
- Stabilne zaciski śrubowe zapewniają pewność połączeń oraz szybki montaż przewodów.
- Wysoki poziom izolacji elektrycznejodporność na przepięcia do 4kV.
Zalety i typowe zastosowania modułu RM 21/24
Moduł przekaźnika RM 21/24 doskonale sprawdza się w systemach automatyki budynkowej, rozdzielniach elektrycznych, urządzeniach HVAC, maszynach przemysłowych, instalacjach alarmowych oraz wszędzie tam, gdzie istotna jest niezawodność i bezpieczeństwo działania. Dzięki szerokiemu zakresowi obsługiwanych napięć wejściowych oraz dużej wytrzymałości styków na prąd łączeniowy, moduł ten umożliwia łatwą integrację z różnorodnymi urządzeniami wykonawczymi, czujnikami czy systemami sterowania PLC.
Najważniejsze korzyści z zastosowania:
- Wysoka trwałośćmechaniczny i elektryczny cykl życia do 20 milionów cykli zapewnia długą, bezawaryjną pracę.
- Szybka i prosta instalacja na szynie DIN, dzięki kompaktowym wymiarom i wygodnym zaciskom śrubowym.
- Bezpieczna separacja galwaniczna wejścia od wyjścia, chroniąca resztę instalacji przed napięciami zakłócającymi.
- Łatwa diagnostyka stanu pracy dzięki diodzie LED kontrolującej załączenie przekaźnika.
- Możliwość stosowania w aplikacjach wymagających częstych przełączeń dzięki dużej częstotliwości cykli pracy.
Budowa i montaż modułu przekaźnika RM 21/24
Moduł posiada trzy sekcje zacisków śrubowych z czytelnym oznaczeniem pinów oraz przejrzysty schemat połączeń. Odpowiednio oznakowane sygnały wejściowe i wyjściowe gwarantują łatwe i bezpieczne okablowanie. Obudowa wykonana jest z trwałych materiałów, odpornych na typowe warunki pracy w szafach automatyki, a szeroki zakres pracy temperaturowej (-20°C do +50°C) pozwala na montaż w różnych środowiskach przemysłowych.
Zastosowaniaprzekaźnik 24V AC/DC do automatyki przemysłowej i budynkowej
Moduł RM 21/24 znajduje zastosowanie w:
- automatyce przemysłowej i procesowej,
- systemach rozdziału energii,
- blokadach bezpieczeństwa,
- obwodach sterowania urządzeniami przemysłowymi,
- systemach HVAC i BMS,
- instalacjach alarmowych i sygnalizacyjnych.
To uniwersalne i wytrzymałe rozwiązanie, które sprawdzi się wszędzie tam, gdzie niezbędne jest niezawodne i pewne przełączanie sygnału 24V AC lub DC w kompaktowej formie.
